Primer tomógrafo computerizado con tubo microfocal unipolar de rayos-X de 300 kV

Noticias

Vote:

Resultados:

0 puntos

0 Votos

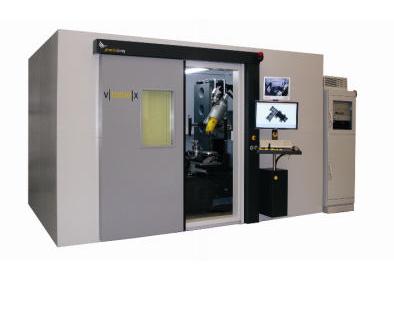

GE Sensing & Inspection Technologies lanza al mercado v|tome|x L 300, un nuevo y decisivo sistema de tomografía computerizada (TC), que forma parte de su línea de productos phoenix|x-ray. El sistema de tomografía computerizada v|tome|x L 300 puede utilizarse tanto para análisis en 2D y en 3D como para mediciones dimensionales de gran precisión en componentes que, debido a su compleja estructura, no pueden ser examinados con aparatos ópticos ni táctiles de medición coordinada por peligro de que se destruyan. El nuevo tubo microfocal de rayos-X de 300kV/500 Watios presenta una amplia gama de aplicación gracias a los grandes progresos que se consiguen en los análisis de TC llevados a cabo en componentes complejos o irradiados. Entre los grandes logros del sistema TC v|tome|x L 300 destaca una resolución de imagen que por primera vez puede ser de hasta 1 micra con un tubo de rayos-X de 300 kV, así como una resolución de contraste aún mayor al aplicar un nuevo tipo de estabilizadores de temperatura y detectores digitales GE.

Registrar una mayor resolución completamente tridimensional en piezas fundidas de hasta 50 kg, o trazar un corte virtualmente aleatorio a través de su interior, son dos de las aplicaciones del nuevo sistema TC v|tome|x L 300, convirtiéndose así en un instrumento perfecto para realizar controles de calidad. Por otro lado, el sistema lleva especialmente incorporado un completo paquete de metrología, que comprende desde cuerpos del calibre hasta módulos de extracción de superficie, y que permite realizar mediciones dimensionales con gran precisión y facilidad. Además de realizar mediciones en 2D del espesor de la pared, pueden contrastarse de forma sencilla datos de volumen del sistema TC con datos CAD, ahorrando así tiempo a la hora de analizar los diferentes tipos de masas de un componente.

Los tubos tradicionales de rayos-X de 300kV no permiten elevados aumentos geométricos porque están basados en modelos bipolares y en focos grandes, mientras que, en comparación, el nuevo phoenix|x-ray ha sido construido con un tubo de rayos-X unipolar y el foco se encuentra a una distancia de tan sólo 4,5 mm del punto de salida de los rayos X. Al emplear una tomografía de haz cónico, sólo se pueden conseguir aumentos especialmente elevados con un intervalo foco-objeto que sea pequeño, y de esta manera, el tubo unipolar de 300 kV demuestra ser claramente superior en este aspecto. Con el sistema TC v|tome|x L 300 se puede ampliar, además, el alcance de medición en muestras de hasta 500 mm de diámetro y para optimizar la calidad del escaneo, el sistema puede estar provisto de multicapa. Por otro lado, con el fin de no tener que recurrir a un cabezal intercambiable de compleja instalación, el v|tome|x L 300 puede llevar también integrado, como complemento, un tubo de rayos-X con nanofoco de 180 kV de gran potencia para barridos especiales de alta resolución. Los tubos pueden intercambiarse de una forma sencilla, simplemente apretando un botón.

El software del sistema TC de datos|x de phoenix|x-ray es eficiente y fácil de utilizar gracias a los numerosos módulos que han sido incorporados con el fin de optimizar los resultados del TC, garantizando así una gran precisión y calidad. Por ejemplo, el nuevo bhc|modul ofrece, prácticamente de forma automática, una corrección del aumento de la dureza del rayo, de tal manera que la precisión en el análisis de poros o en la extracción de superficie en las sucesivas mediciones dimensionales aumenta sensiblemente. Gracias al nuevo software y al nuevo hardware del v|tome|x L 300 es posible obtener significativos resultados de TC en mucho menos tiempo.

GE Sensing & Inspection Technologies ofrece una amplia gama de tomografías computerizadas para muestras de hasta 100 kg de peso y un diámetro de 800 mm. Además, la TC pueden registrar, analizar y medir por completo, en tres dimensiones, piezas fundidas de mayor tamaño. Todos los componentes radiográficos del sistema TC de phoenix|x-ray, entre otros la tecnología de rayos-X y de generadores, los detectores digitales y el software del sistema TC, son el resultado de un trabajo en desarrollo llevado a cabo por la propia compañía.
